Rørbosætternes arbejdsproces og mekanisme i moderne vandbehandling

Grundlæggende principper for Tube Settler Technology

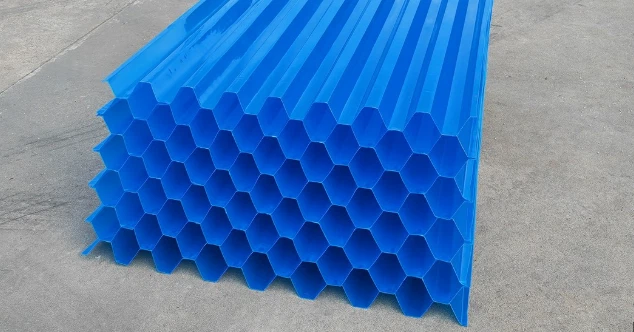

Rørbosættere, også kendt som skråpladebosættere, repræsentererafgørende innovationi sedimenteringsteknologi, der har revolutioneret fast-væskeseparationsprocesser i vand- og spildevandsbehandling. Som spildevandsbehandlingsspecialist med omfattende felterfaring har jeg set på egen hånd, hvordan disse systemer har ændret effektiviteten og fodaftrykskravene for sedimentationsbassiner på tværs af adskillige applikationer. Det underliggende videnskabelige princip går tilbage til det tidlige 20. århundrede, men moderne rørbosættere har forfinet dette koncept for at opnåbemærkelsesværdig præstationi en kompakt konfiguration.

Den grundlæggende arbejdsmekanisme for røraflejrere opererer på "shallow depth theory", som viser, at bundfældningseffektiviteten forbedres betydeligt, når bundfældningsafstanden reduceres. Traditionelle sedimentationsbassiner kræver, at partikler bundfældes over flere fods dybde, hvorimod tube-settlere opnår den samme adskillelse med bundfældningsafstande på blot nogle få inches. Denne reduktion i afsætningsafstand oversættes direkte tildramatisk reducerede retentionstiderogvæsentligt mindre fodaftryksbehov. Geometrien af ​​røraflejringsmodulerne skaber dette optimerede miljø ved at tilvejebringe adskillige skrå kanaler, der effektivt opdeler sedimentationsprocessen i tusindvis af parallelle mikro-sætningszoner.

De hydrauliske egenskaber i disse skrå rør skaber unikke strømningsforhold, hvor laminær strømning fremmes, hvilket tillader tyngdekraften effektivt at adskille suspenderede stoffer fra væskestrømmen. Når vandet strømmer opad gennem de skrå kanaler, glider bundfældede faste stoffer nedad langs røroverfladerne i modstrøm- i forhold til strømningsretningen og samles i en slambeholder under modulerne. Denne kontinuerlige proces opnårkonstant høj klaringseffektivitetselv ved strømningshastigheder, der ville overvælde konventionelle sedimentationsbassiner med tilsvarende volumen. Den modulære karakter af røraflejringssystemer giver mulighed for fleksibel implementering i både nybyggeri og eftermontering af eksisterende bassiner for at øge kapaciteten uden at udvide det fysiske fodaftryk.

Detaljeret trin-for-arbejdsproces for rørbosættere

1. Indløbsfordeling og etablering af primært flow

Behandlingsforløbet begynder medkorrekt flowfordelingefterhånden som det urolige vand kommer ind i røraflejringsbassinet. Denne indledende fase er afgørende for den overordnede effektivitet, da ujævn fordeling kan skabe kortslutning-og reducere afregningsydelsen. Indløbsdesignet inkorporerer typisk ledeplader eller perforerede vægge for at sikre ensartet strømningsfordeling over hele tværsnittet af rørudskillermodulerne. I optimalt designede systemer sker denne fordeling medminimal turbulensfor at forhindre resuspension af tidligere bundfældede faste stoffer og for at opretholde stabiliteten af ​​den kemiske flok dannet under tidligere behandlingstrin.

Efterhånden som vandet nærmer sig røraflejringsmodulerne, falder dets hastighed en smule, hvilket tillader større flokkepartikler at begynde deres bundfældningsbane, før de overhovedet kommer ind i de skrå passager. Denne foreløbige bundfældning af tungere tilslag repræsenterer en værdifuld effektivitetsforøgelse, der reducerer belastningen af ​​faste stoffer på selve rørudskillerne. Den hydrauliske overgang fra det større bassinvolumen til det indesluttede rørsystem skal konstrueres omhyggeligt for at forhindre jetting og kanalisering, der kan kompromittere ydeevnen. Moderne design inkluderer ofte overgangszoner med gradvist mindre åbninger for jævnt at lede strømmen ind i røraflejrerne uden at skabe forstyrrende hvirvelstrømme eller døde zoner, hvor faste stoffer kan samle sig.

2. Etablering af laminar flow i skrå rør

Når flowet kommer ind i de enkelte rørkanaler, aovergang til laminar flowopstår, hvilket er afgørende for effektiv partikelseparation. De mange parallelle rør opdeler effektivt den totale strøm i adskillige små strømme, hver med markant reducerede Reynolds-tal, der favoriserer laminære frem for turbulente forhold. Dette hydrauliske miljø tillader tyngdekraften at virke uhindret på suspenderede partikler, hvilket muliggør deres forudsigelige migration mod de nedadvendte-røroverflader. Den specifikke rørgeometri-typisk sekskantet, rektangulær eller cirkulær-påvirker strømningsegenskaberne og bundfældningseffektiviteten, hvor hver profil tilbyder forskellige fordele til forskellige anvendelser.

Den skrå orientering af rørene, generelt mellem 45 og 60 grader fra vandret, skaber den optimale balance mellem lodret bundfældningsafstand og fremadgående strømningshastighed. Ved denne vinkel begynder bundfældede partikler straks at glide nedad langs røroverfladen på grund af tyngdekraften, mens den opadgående vandstrøm fortsætter med at føre den klarede væske mod udløbet. Denne mod-aktuelle bevægelse repræsentererkernedriftsprincipdet gør tube settlere så effektive. Overfladearealet tilvejebragt af de talrige rør skaber et enormt effektivt bundfældningsområde i et kompakt fysisk rum, med typiske installationer, der giver mellem 5 og 10 gange bundfældningskapaciteten af ​​konventionelle bassiner med tilsvarende fodaftryk.

3. Partikelsætning og overfladeglidemekanisme

Mens vand fortsætter med at strømme opad gennem de skrå kanaler, oplever suspenderede partiklerkontinuerlig gravitationel bundfældningmod de nedadvendte-røroverflader. Den forkortede bundfældningsafstand-svarende kun til den lodrette højde mellem den øvre og nedre overflade af røret-tillader selv langsom-sætningspartikler at nå overfladen inden for den korte opholdstid inde i rørene. Når først partikler kommer i kontakt med røroverfladen, smelter de sammen med andre bundfældede faste stoffer og begynder deres nedadgående glidning som en voksende film af slam. Denne glidende bevægelse opstår på grund af tyngdekraftskomponenten, der virker parallelt med røroverfladen, hvilket overvinder de minimale friktions- og vedhæftningskræfter.

Slamophobningen på røroverfladerne udviserpseudo-plastiske strømningsegenskabermed hastighedsprofilen varierende på tværs af slamlaget. Grænsefladen mellem det strømmende vand og det bevægende slam skaber et dynamisk grænselag, hvor yderligere partikelfangning sker gennem stød og vedhæftning. Regelmæssige vedligeholdelsescyklusser inkluderer at lade slammet akkumulere til en optimal tykkelse før skyllecyklussen, da dette akkumulerede lag faktisk forbedrer bundfældningseffektiviteten ved at give yderligere overflade til partikelopfangning. Overdreven akkumulering skal dog forhindres, da det i sidste ende kan begrænse flowet og reducere den samlede effektivitet, hvilket understreger vigtigheden af ​​korrekt slamfjernelsessystemdesign.

4. Klaret vandopsamling og afløbsstyring

Efter adskillelsesprocessen i de skrå rør,der kommer klaret vand fremfra toppen af ​​rørets bundfældere med signifikant reducerede koncentrationer af suspenderet fast stof. Dette klarede flow opsamles i spildevandstrug eller vaskeanlæg placeret over rørudskillermodulerne. Designet af disse opsamlingssystemer skal sikre ensartet tilbagetrækning på tværs af hele sedimentationsoverfladen for at forhindre lokaliserede højhastighedszoner, der kan trække ubundet vand ind i spildevandet. Overløbsbelastningshastigheder-som typisk holdes under 10 m³/h pr. meter overløbslængde-sikrer rolige overfladeforhold, der ikke forstyrrer bundfældningsprocessen nedenfor.

Kvaliteten af ​​det endelige spildevand afhænger i høj grad af denne opsamlingsfase, da ukorrekt design kan genindføre turbulens, der resuspenderer fine partikler nær vandoverfladen. Moderne installationer inkorporerer ofte bafler eller skumplader ved spildevandsvaskerne for at forhindre, at flydende faste stoffer kommer ind i den klarede vandstrøm. Derudover skal overgangen fra rørudfældningsmodulerne til opsamlingsvaskerne være hydraulisk glat for at forhindre hvirveldannelse, der kan trække bundfældede faste stoffer opad. I systemer, der behandler vand til drikkevand, fortsætter dette klarede vand typisk til filtreringsprocesser, mens det i industrielle applikationer kan gå direkte til desinfektion eller udledning.

5. Cyklus for ophobning og fjernelse af slam

Under tube settler-modulerne erbundfældet slam samlesi tragtbunde-sektioner af sedimentationsbassinet. Geometrien af ​​disse slambeholdere er designet til at fremme konsolidering og samtidig minimere det overfladeareal, der udsættes for opadgående strømning, som kan resuspendere de akkumulerede faste stoffer. Det glidende slam, der kommer ud fra de nedre ender af rørkanalerne, ophobes i disse zoner og koncentreres gradvist gennem komprimering, efterhånden som lettere væskefraktioner forskydes opad. Denne naturlige fortykningsproces reducerer det volumen, der kræver håndtering i efterfølgende slambehandlingsudstyr.

Fjernelsen af ​​ophobet slam sker gennemperiodisk udvindingvia automatiserede ventiler forbundet til slamopsamlingsrør. Hyppigheden og varigheden af ​​disse slamfjernelsescyklusser er kritiske driftsparametre, som skal optimeres til hver specifik anvendelse. For hyppig fjernelse af slam spilder vand og energi, mens utilstrækkelig frekvens gør det muligt for slamniveauer at stige for højt, hvilket potentielt forstyrrer rørudskillerdriften. Moderne kontrolsystemer anvender ofte slamtæppeniveaudetektorer eller timere baseret på flowvolumen til at starte slamfjernelsessekvensen. I nogle avancerede installationer udvindes det bundfældede slam kontinuerligt med en kontrolleret hastighed, der matcher tørstofbelastningen, hvilket bibeholder et ensartet slamtæppeniveau, der er optimalt for separationseffektivitet.

Tabel: Tube Settler Ydelseskarakteristika på tværs af applikationer

Designovervejelser for Optimal Tube Settler Ydeevne

Hydrauliske belastningsparametre

Deoverfladebelastningshastighedrepræsenterer den mest kritiske designparameter for røraflejringssystemer, udtrykt som flow pr. enhed af projiceret overfladeareal (typisk m³/m²·h). Denne parameter bestemmer den opadgående strømningshastighed gennem bundfælderne og skal nøje afbalanceres mod bundfældningsegenskaberne for de flokkulerede partikler. For høje belastningshastigheder forårsager skuring og overførsel af bundfældede faste stoffer, mens alt for konservative hastigheder underudnytter systemkapaciteten. For de fleste applikationer falder de optimale belastningshastigheder mellem 1,5-3,5 m³/m²·h, selvom specifikke applikationer kan fungere uden for dette område baseret på vandtemperatur, partikelkarakteristika og kemisk forbehandling.

Forholdet mellem hydraulisk belastning og afsætningseffektivitet følger et generelt forudsigeligt mønster, hvor effektiviteten falder gradvist, efterhånden som belastningen øges, indtil den når en kritisk tærskel, hvor ydeevnen falder brat. Denneperformance cliff fænomennødvendiggør opretholdelse af passende designmargener for at imødekomme flowvariationer uden at krydse denne operationelle grænse. Derudover har forholdet mellem top og gennemsnitsflow væsentlig indflydelse på designbeslutninger, hvor systemer, der oplever høj variabilitet, ofte inkorporerer flow-udligning eller flere behandlingstog for at opretholde ydeevnen over hele driftsområdet. Rørlængde-til-afstandsforholdet påvirker også den maksimalt tilladte belastningshastighed, med længere strømningsveje, der generelt tillader højere belastning, samtidig med at separationseffektiviteten opretholdes.

Rørgeometri og konfigurationsspecifikationer

Defysiske dimensioneraf de enkelte rørkanaler har væsentlig indflydelse på både hydraulisk ydeevne og håndtering af faste stoffer. Rørdiameter eller -afstand varierer typisk fra 25 til 100 mm, med mindre diametre, der giver større overfladeareal, men øget tilbøjelighed til tilstopning. Længden af ​​rørene falder generelt mellem 1,0 og 2,0 meter, hvilket balancerer behovet for tilstrækkelig opholdstid mod praktiske overvejelser vedrørende strukturel støtte og vedligeholdelsesadgang. Den specifikke form af rørene-uanset om de er sekskantede, rektangulære eller cirkulære-påvirker både den hydrauliske effektivitet og den strukturelle stabilitet af modulsamlingerne.

Den modulære konfiguration af rørsænkere inden for sedimentationsbassinet skal imødekomme flere praktiske overvejelser, bl.a.adgang til vedligeholdelse, strukturel integritet, oghydraulisk distribution. Moduler er typisk konstrueret i håndterbare sektioner, der individuelt kan fjernes til inspektion eller rengøring uden at tage hele systemet offline. Støttestrukturen skal modstå ikke kun de hydrauliske kræfter under drift, men også den akkumulerede slamvægt og lejlighedsvise mekaniske rengøringsprocedurer. Moderne materialer til tube-settlere omfatter forskellige plasttyper (PVC, PP, CPVC) udvalgt for deres glatte overflader, der fremmer slamglidning, kemisk resistens og lang levetid i vandbehandlingsmiljøer.

Operationelle fordele ved Tube Settler Systems

Implementeringen af ​​rørbosættere levererflere driftsmæssige fordelesom forklarer deres udbredte anvendelse på tværs af forskellige vandbehandlingsapplikationer:

Fodaftryksreduktion: Den væsentligste fordel ved tube-settlere er deres evne til at reducere den fysiske plads, der kræves til sedimentering med 70-90% sammenlignet med konventionelle bassiner. Dette kompakte fodaftryk muliggør udvidelser af renseanlæg inden for snævre lokalitetsbegrænsninger og reducerer omkostningerne til civilt byggeri til nye faciliteter. Pladseffektiviteten gør avanceret afklaring mulig for applikationer, hvor konventionel sedimentering ville være upraktisk på grund af pladsbegrænsninger.

Forbedret processtabilitet: Rørbosættere demonstrereroverlegen præstationskonsistensunder strømningsvariationer og ændringer i indgående vandkvalitet. De mange parallelle kanaler skaber iboende redundans, hvor ydeevneforringelse sker gradvist snarere end katastrofalt, når designgrænserne nærmes. Denne modstandsdygtighed over for forstyrrede forhold gør tube-settlere særligt værdifulde til applikationer med meget varierende strømningshastigheder eller faststofbelastning, såsom industrielle batchoperationer eller kommunale systemer, der oplever regnvandsinfiltration.

Reduceret kemikalieforbrug: Den højeffektive adskillelse af faste stoffer, som opnås af rørudskillere, muliggør oftereduceret efterspørgsel efter koaguleringsmidlersammenlignet med konventionel sedimentation. Den forbedrede partikelfangningseffektivitet muliggør optimering af kemisk forbehandling, hvor mange faciliteter rapporterer 10-30 % reduktioner i koagulantforbruget, samtidig med at spildevandskvaliteten opretholdes eller forbedres. Denne kemiske reduktion betyder betydelige driftsomkostningsbesparelser og reduceret slamproduktion.

Eftermonteringsfleksibilitet: Den modulære karakter af tube settlere muliggør ligetileftermontering af eksisterende bassinerat øge kapaciteten eller forbedre ydeevnen. Mange rensningsanlæg har med succes opgraderet konventionelle sedimentationsbassiner med rørudskillere for at imødekomme øgede strømme eller strengere spildevandskrav uden at udvide deres fysiske fodaftryk. Denne eftermonteringstilgang giver typisk kapacitetsforøgelser på 50-150 %, mens den ofte samtidig forbedrer spildevandskvaliteten.

Sammenlignende præstationsanalyse

Når de vurderes i forhold til alternative sedimentationsteknologier, demonstrerer rørbosættere konsekventkonkurrencemæssige fordelei specifikke applikationer. Sammenlignet med konventionelle rektangulære bassiner kræver røraflejringer betydeligt mindre plads og giver mere ensartet ydeevne, selvom de kan have højere initiale udstyrsomkostninger. I forhold til pladeudsættere tilbyder rørudsættere generelt overlegen modstand mod tilsmudsning og lettere vedligeholdelsesadgang, selvom pladesystemer nogle gange opnår lidt højere teoretisk bundfældningseffektivitet under ideelle forhold. Valget mellem teknologier afhænger i sidste ende af websteds-specifikke faktorer, herunder tilgængelig plads, flowkarakteristika, operatørekspertise og livscyklusomkostninger.

Ydeevnen for rørudviklere skal evalueres holistisk under hensyntagen til ikke kun kapitalinvesteringen, men også de langsigtede driftsomkostninger og pålidelighed. I de fleste tilfældelivscyklusomkostningsfordelefavoriserer kraftigt tubesettlere på grund af deres minimale vedligeholdelseskrav, reducerede kemikalieforbrug og energieffektivitet. Den mekaniske enkelhed af rørsænkere-uden bevægelige dele-oversætter til høj pålidelighed og minimal operationel opmærksomhed sammenlignet med mere komplekse mekaniske klaringssystemer. Denne enkelhed gør dem særligt velegnede til faciliteter med begrænset teknisk personale eller fjerninstallationer, hvor sofistikeret vedligeholdelse muligvis ikke er tilgængelig.

Fremtidig udvikling inden for Tube Settler-teknologi

Den igangværende udvikling af tube settler-teknologi fokuserer påmaterialeinnovation, design optimering, ogintegration med komplementære processer. Avancerede polymerformuleringer med forbedret UV-bestandighed, forbedret overfladeglathed og større strukturel styrke forlænger fortsat levetiden og forbedrer ydeevnen. Computational fluid dynamics (CFD)-modellering muliggør stadig mere præcis optimering af rørgeometri og arrangement for at maksimere effektiviteten og samtidig minimere tryktab og tilsmudsningspotentiale.

Integrationen af ​​røraflejrere med andre behandlingsprocesser repræsenterer en anden grænse, hvor kombinerede systemer opnårsynergistiske præstationsforbedringer. Eksempler omfatter systemer, der kombinerer rørsedimenterer med opløst luftflotation for partikler, der er svære-at-sedimentere, eller installationer, hvor rørsedimenterer kobles med biologiske behandlingsprocesser for forbedret fjernelse af næringsstoffer. Efterhånden som kravene til vandbehandling bliver stadig strengere, og vandknaphed fører til større vægt på genbrug, vil rørbosætternes rolle i avancerede behandlingstog fortsætte med at udvide sig, hvilket befæster deres position som en grundlæggende komponent i moderne vandbehandlingsinfrastruktur.
