MOVING BED BIOFILMREAKTOR (MBBR) BIOFILM MEDIA
Dokumentversion: 1.0
Dato:29. august 2025
Emne:Forenklet sammenligning: MBBR vs. konventionel aktiveret slam-proces (CAS).

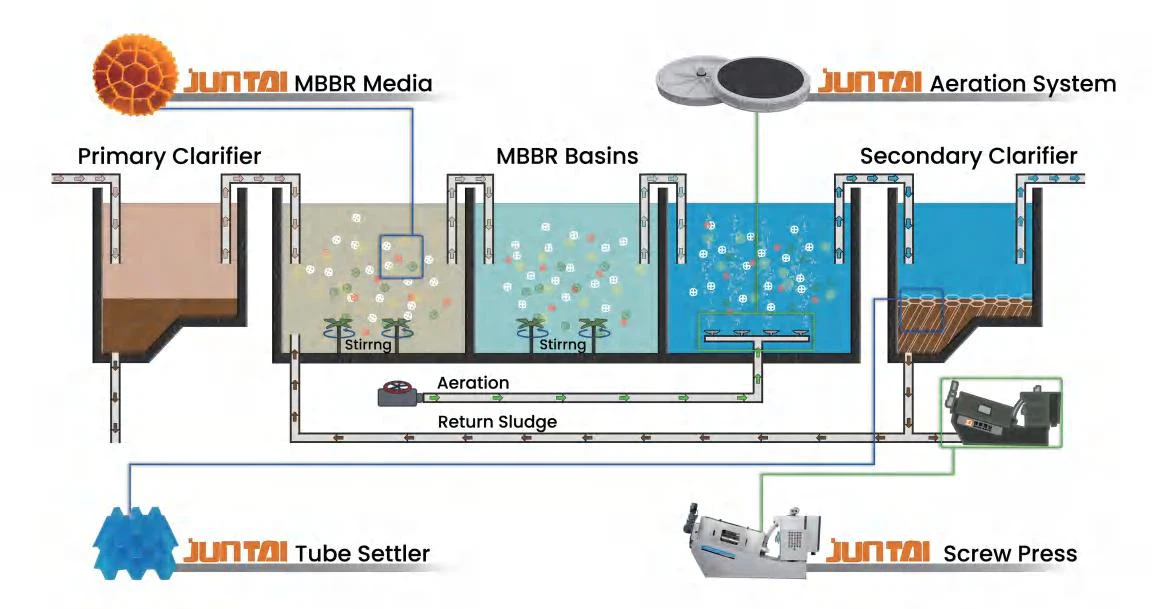

MBBR (Moving Bed Biofilm Reactor)er en effektiv biologisk spildevandsbehandlingsteknologi. Dets kerneprincip bygger på at bruge specielle biologiske bærere suspenderet i reaktoren som et medium for mikroorganismer til at binde og vokse, hvilket danner et meget aktivt biofilmsystem. Denne proces kombinerer innovativt de tekniske fordele ved den traditionelle aktiverede slamproces og biofilmprocessen. Ved hjælp af beluftning eller mekanisk omrøring fortsætter bærerne med at flyde i reaktoren, hvilket muliggør fuld kontakt mellem biofilmen og spildevandet. Dette forbedrer væsentligt effektiviteten af forureningsnedbrydningen og systemets driftsstabilitet.
MBBR-processen har lille fodaftryk, stærk modstandsdygtighed over for stødbelastning, lavt slamudbytte, enkel betjening og styring og intet behov for slamrecirkulation. I øjeblikket er det i vid udstrækning blevet anvendt til avanceret behandling af kommunalt spildevand og industrispildevand, såsom fjernelse af organisk materiale og nitrifikation/denitrifikation.
Det følgende afsnit giver en sammenlignende analyse af MBBR og den konventionelle aktiverede slamproces:
I.Hvad er området for organisk belastningshastighed (OLR), som MBBR-systemet kan understøtte, udtrykt i g BOD/m² (Effektivt overfladeareal)?
Intervallet for Organic Loading Rate (OLR) er5-20 kg COD/(m³·dag).
Dette interval er meget afhængigt af behandlingsmålet (kun kuloxidation eller inklusive nitrifikation).
Til Carbon Oxidation (BOD-fjernelse): Der kan påføres en højere belastning, typisk inden for området for10 - 20 g BOD/m²·d.
Til nitrifikation (ammoniakfjernelse): En lavere belastning er obligatorisk, normalt påkrævet< 5 g BOD/m²·d.
Dette skyldes, at nitrificerende bakterier vokser langsomt. En høj BOD-belastning ville få heterotrofe bakterier til at formere sig overdrevent og konkurrere om biofilmplads og ilt og dermed hæmme nitrificerende bakterier.
II. Hvad er den mindste iltudnyttelsesgrad (%), som MBBR-mediet skal opnå for at overføre ilt fra luft til spildevandsbehandlingsprocessen?
Derudover, hvad er den mindste nødvendige energibesparelse, udtrykt i kWh/m³?
Minimum OTE & Energibesparelser
OTE er tæt forbundet med beluftningssystemet. I et MBBR-system, der anvender nye diffusorer af høj-kvalitet, bør Oxygen Transfer Efficiency (OTE) i faktisk spildevand væreikke mindre end 15-20 %.
Urenheder i spildevand vil reducere den faktiske effektivitet.
Med hensyn til "kWh/m³"-metrikken:
"kWh/m³" er ikke almindeligt anvendt som en primær effektivitetsstandard, fordi den ikke tager højde for koncentrationen af forurenende stoffer.
(den energi, der kræves for at behandle én kubikmeter rent vand i forhold til én kubikmeter høj-styrkespildevand, er meget forskellig).
Den mest videnskabelige og universelle enhed for energieffektivitet erkWh/kg O₂(forbrugt energi pr. kg leveret ilt).
For et groft skøn: Forudsat behandling af typisk kommunalt spildevand (indløbende BOD=500 mg/L, ~1 kg O₂ kræves for at fjerne 1 kg BOD og en energieffektivitet på 2,5 kWh/kg O₂),
energiforbruget pr. kubikmeter ville være ca.
0,5 kg BOD/m³ * 1 kg O₂/kg BOD * 2,5 kWh/kg O₂=**1,25 kWh/m³**
Bemærk venligst, at dette er enteoretisk skøn; faktiske værdier svinger baseret på vandkvalitet, behandlingsniveau og andre faktorer.
Ⅲ. MBBR biofilmbæreren bør producere mindre overskydende slam end et konventionelt aktiveret slamsystem.
Hvad er minimumsreduktionsprocenten (%), og hvad er det typiske slamudbytte, udtrykt i kg tørret slam/kg fjernet BOD?
Som før nævnt er lavslamproduktion en væsentlig fordel ved MBBR-processen.
Procentdel for slamreduktion: Sammenlignet med den konventionelle aktiveret slam-proces (CAS) opnår MBBR-systemer typisk en20 % - 40 % reduktioni overskydende slamproduktion.
Slamudbytte:
Typisk MBBR-slamudbytte: 0.3 - 0.6 kg tørt slam / kg BOD fjernet.
CAS-udbytte (til sammenligning): 0.8 - 1.2 kg tørt slam / kg BOD fjernet.
Årsag: Mikroorganismer i MBBR-biofilmen har en længere slamretentionstid (SRT) og en længere fødekæde, hvilket fører til mere endogen respiration
(mikroorganismer, der forbruger deres eget cellemateriale til vedligeholdelse). Dette omdanner mere organisk stof i sidste ende til CO₂ og vand, snarere end til ny cellemasse (slam).
MBBR biofilmmediet skal have en iltoverførselseffektivitet på ikke mindre end hvor mange gram O₂/dag (g O₂/d)?
Afklaring: "Oxygenoverførselseffektivitet" er i sagens natur enforhold eller procent (%), ikke enabsolut mængde (g O₂/d). Detotal iltoverførselskapacitet (g O₂/d)af ethvert beluftningssystem afhænger af dets skala
(f.eks. antal diffusorer, tankvolumen, blæserkapacitet), mens "effektivitet" refererer til, hvor godt den overfører ilt (OTE %). Se venligst svaret på spørgsmål 2 (OTE > 15-20 %).
Hvis dit spørgsmål vedrøreriltoverførselskapacitetaf et MBBR-system, er dette primært bestemt af designet og skalaen afbeluftningssystem (blæsere + diffusorer), ikke af biofilmbærerne selv.
Mediets kernefunktion er at tilvejebringe en overflade til mikrobiel vedhæftning; det producerer eller overfører ikke selv ilt, selvom dets tilstedeværelse påvirker boblebaner og masseoverførselseffekter.
Ansvarsfraskrivelse:De tekniske parametre i dette dokument er baseret på typiske forhold og brancheerfaring, kun til reference. Specifikke designparametre i praktiske anvendelser skal grundigt beregnes og valideres i henhold til de faktiske projektforhold (indløbsvandkvalitet, spildevandsstandarder, omgivelsestemperatur osv.).
